EKL4面板型接地及短路故障指示器

產品簡介：

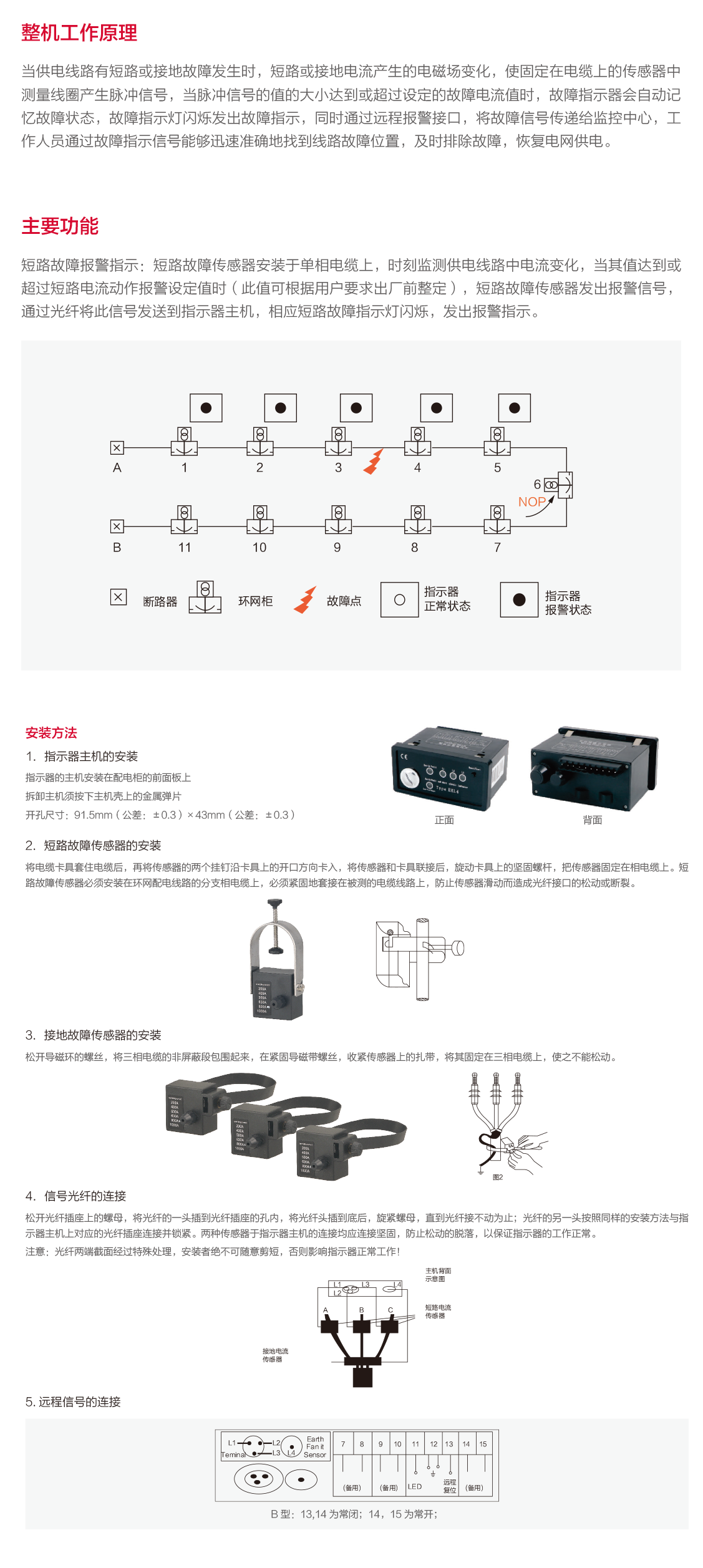

隨著環網開關柜及電纜分支箱在電網中的大量使用，如何及時查找電纜故障區段這一問題顯得愈見突出。EKL4短路和接地故障指示器為解決這一問題提供了途徑。 EKL4短路和接地故障指示器是配套安伏10KV-35KV配電網絡系統中的環網開關級電纜分支箱上，用于指示相應電纜區段的相間短路和單相接地故障。如下工作原理圖所示，當環網系統出現短路或者接地故障時，斷路器A和故障點之間的所有故障指示器都通過了故障電流，指示器檢測故障電流后，主機指示燈閃爍并報警。而故障點到常開點之間的指示器由于水通過故障電流，所以處于正常關態（無閃爍、無報警）。線路檢修人員根據指示燈的閃爍與否即可迅速斷送出故障區段。 如圖所示，故障出現在3號和4號環網柜之間，因此，斷開3號柜的負荷開關，再合上斷路器A，則1，2，3號環網柜及其分支系統即恢復供電，而4，5號柜的供電，則通過合上6號常開點來實現。這樣被隔離開的僅僅是一段故障電纜，從而保證所有的符合可及時恢復供電。使用故障指示器查找故障區段的速度和效率遠遠超過傳統的兩分法和分合閘試供電法，而且沒有這些傳統方法帶來的風險（如絕緣實驗可能造成的傷害事故），是提供供電可靠性的一種方法。
